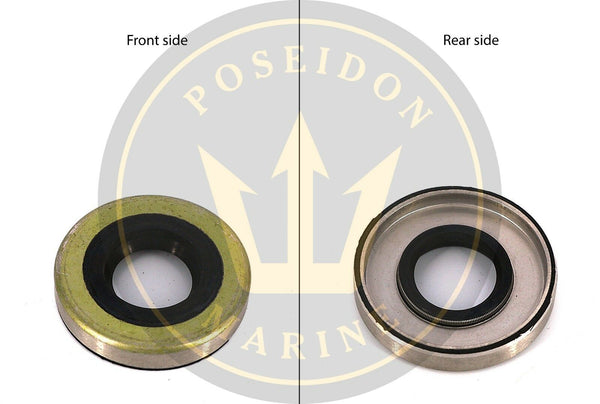

垂直軸オイルシール Johnson エビンルード RO: 0777555 321928 802284 18-2033

オイルシール Johnson エビンルード

高品質な船舶用エンジン部品。



船舶用グレードのステンレス鋼製垂直軸オイルシール。

参照 Johnson / エビンルード：

0321928、0777555、321928

水星: 802284

シエラ：18-2033



内径0.6250インチ



ほとんどの方は既にオイルシールの設計の基本を理解していると思いますが、この分野に不慣れな方のために、このヒントをお伝えしたいと思います。







オイルシール環境では、ハウジングまたはボア内でシャフトが回転しています。摩擦のため、シャフトとボアの間には一定の隙間が必要です。オイルシールの機能は、内部の流体がシャフトとハウジングの間の隙間から漏れ出すのを防ぐことです。また、シールは、汚れなどの外部物質が隙間から侵入するのを防ぐためにも使用されます。







「動的シール」とは、回転軸とシールとの間の関係を指し、シール要素によって実現されます。オイルシールには、シールリップと軸上の接触点との間の半径方向の干渉を増やすために、ガータースプリングが使用されることがあります。この干渉を実現するには、オイルシールの内径は軸の直径よりもわずかに小さくする必要があります。







「静的シール」とは、ハウジングとシールの間の密着関係を指します。この密着性を確保するためには、オイルシールの外径がハウジングまたはボアの直径よりもわずかに大きくなければなりません。







オイルシールは通常、シール要素、金属ケース、スプリングの3つの基本部品で構成されています。シール要素の役割は、シャフトとハウジングの間から流体が漏れるのを防ぐことです。 金属製のケースは、シールが穴や溝に保持されている間、シールに剛性と強度を与えます。スプリングは、シール効果を高めるのに役立ちます。すべての材料は、オイルシールが機能する環境に応じて選択する必要があります。
