Σετ φλάντζας κεφαλής PoseidonMarine® Volvo Penta KAD42 KAD43 TAMD41 3583787 876104 3583786

Υψηλής ποιότητας ανταλλακτικά μηχανών θαλάσσης.

PoseidonMarine® σετ φλάντζας κεφαλής για Volvo Penta marine diesel:

• AD41A, AD41B, AD41D, AD41L-Α, AD41P-Α
• AQAD41A, AQD41A
• D41A, D41B, D41D, D41L-ΕΝΑ
• TAMD41A, TAMD41B, TAMD41D, TAMD41H-A, TAMD41L-Α, TAMD41M-Α, TAMD41P-Α
• TMD41A, TMD41B, TMD41D, TMD41L-ΕΝΑ
• KAD42A, KAD42B, KAD42P-Α
• KAMD42A, KAMD42B, KAMD42P-Α
• TAMD42B, TAMD42WJ-Α
• KAD43P, KAD43P-A, KAMD43P, KAMD43P-A

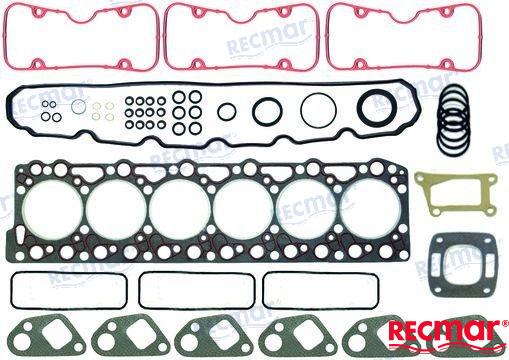

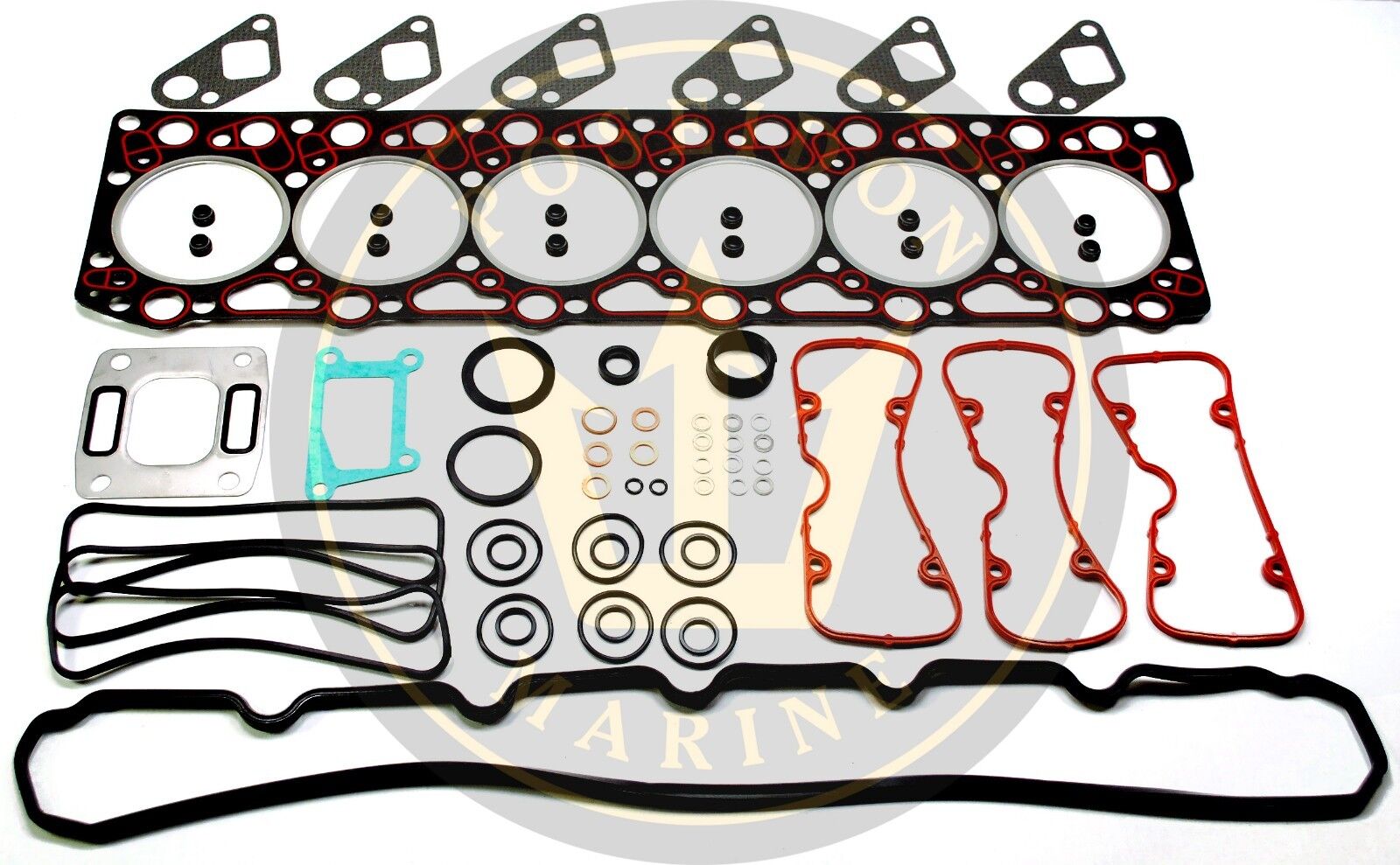

Αυτό το κιτ φλάντζας κεφαλής, γνωστό και ως κιτ φλάντζας αποανθρακοποίησης, περιλαμβάνει τη φλάντζα κεφαλής με αναφορά  3583786, 3582433, 3580742, 858992, 876853Οι βίδες της κυλινδροκεφαλής με αναφορά 838775 θα πρέπει να αντικαθίσταται όταν χρειάζεται[1] και η σύσφιξη θα πρέπει να πραγματοποιείται σε πέντε στάδια, ακολουθώντας το συνημμένο διάγραμμα.

Ρυθμίσεις ροπής σύσφιξης:

• 30 Nm
• 60 Nm
• 100 Nm
• Σφίξτε τις βίδες υπό γωνία 90° με αριθμητική σειρά ως εξής: Σημειώστε τη θέση των κεφαλών των βιδών με ένα σημάδι κιμωλίας στη βίδα και την κυλινδροκεφαλή. Μην χρησιμοποιείτε ζουμπά ή σφήνα, καθώς μπορεί να μπερδέψετε μελλοντικές εργασίες. Σημειώστε μια υποδοχή 14 mm, εντοπίστε την υποδοχή όπως φαίνεται στη δεύτερη εικόνα, με την ένδειξη υποδοχής 90° αριστερόστροφα από το σημάδι κιμωλίας στην κυλινδροκεφαλή. Πραγματοποιήστε τη γωνιακή σύσφιξη σφίγγοντας μέχρι το σημάδι υποδοχής και το σημάδι κιμωλίας της κυλινδροκεφαλής να βρίσκονται το ένα απέναντι από το άλλο.
• Σφίξτε τις βίδες υπό γωνία 90° με αριθμητική σειρά όπως παραπάνω. Η σύσφιξη ολοκληρώνεται όταν όλες οι βίδες έχουν σφιχτεί υπό γωνία στις 90°. Δεν είναι απαραίτητο να σφίξετε ξανά μετά τη χρήση.

Παρακαλούμε ελέγξτε τη δεύτερη εικόνα που παρέχει τις απαραίτητες οδηγίες, που παρατίθενται απευθείας από το εγχειρίδιο εργαστηρίου Volvo Penta.

[1] Τα μπουλόνια της κυλινδροκεφαλής θα πρέπει να αντικαθίστανται όταν υπάρχουν σημάδια επιμήκυνσης ή όταν δεν είναι δυνατό να προσδιοριστεί εάν είναι ήδη επιμήκη, ελέγχοντας τη "μέση" του μπουλονιού.

Αυτό το προϊόν αντικαθιστά το ακόλουθο ανταλλακτικό με αριθμό κατασκευαστή:

• Volvo Penta: 3583787, 876104, 876530
• Orbitrade: ORB21104, 21104
• Crom: 121026
• Recmar: REC3583787
• Αριθμός παραγγελίας PoseidonMarine: PM3583787

Οι κωδικοί που αναφέρονται είναι πνευματική ιδιοκτησία του εκάστοτε κατασκευαστή. Οι κωδικοί χρησιμοποιούνται μόνο ως αναφορά. Το προϊόν μας είναι συμβατό με αυτούς τους αναφερόμενους αριθμούς. Παρακαλούμε ενημερωθείτε ότι το προϊόν μας είναι αντικατάστασης (μη γνήσιο), εκτός αν αναφέρεται διαφορετικά.
