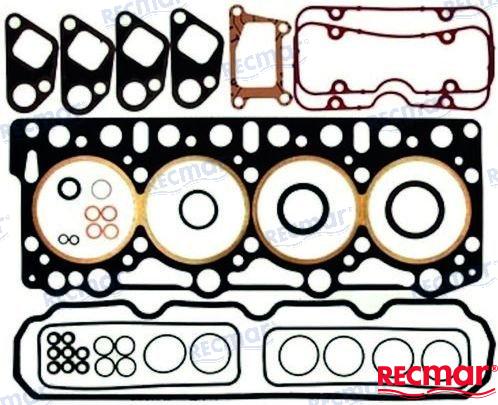

Recmar® 헤드 가스켓 세트 볼보 펜타 AD31 TAMD31 TMD31 KAD32 3582435 3582432

고품질 해양 엔진 예비 부품.

Recmar® 탈탄소화 Volvo Penta 해양 디젤용 개스킷 세트:

• AD31A AD31B AD31D-A
• AD31L-A AD31P-A AD31XD
• AQAD31A
• MD31A
• TAMD31A TAMD31B TAMD31D
• TAMD31L-TAMD31M-A TAMD31P-A
• TD31ACE
• TMD31A TMD31B TMD31D TMD31L-A
• KAD32P KAD32P-A

탈탄소 개스킷 키트라고도 알려진 이 헤드 개스킷 키트에는 참조용 헤드 개스킷이 포함되어 있습니다.  3582432, 858993, 838628. 참고로 실린더 헤드 볼트 838775 필요할 때 교체해야 하며[1], 조임은 첨부된 다이어그램에 따라 5단계로 수행되어야 합니다.

조임 토크 설정:

• 30Nm
• 60Nm
• 100Nm
• 다음과 같이 숫자 순서대로 나사를 90° 각도로 조입니다. 나사와 실린더 헤드에 분필 표시로 나사 머리의 위치를 표시합니다. 향후 작업에 혼란을 줄 수 있으므로 펀치나 스크라이브를 사용하지 마십시오. 14mm 소켓을 표시하고 두 번째 그림과 같이 소켓 위치를 지정합니다. 소켓은 실린더 헤드의 초크 표시에서 시계 반대 방향으로 90° 표시됩니다. 소켓 표시와 실린더 헤드 초크 표시가 서로 반대가 될 때까지 조이면서 앵글 조임을 수행합니다.
• 위와 같이 번호 순서대로 나사를 90° 각도로 조입니다. 모든 나사가 90° 각도로 조여지면 조임이 완료됩니다. 사용 후 다시 조일 필요는 없습니다.

Volvo Penta 정비소 매뉴얼에서 직접 인용한 필수 지침을 제공하는 두 번째 사진을 확인하시기 바랍니다.

[1] 실린더 헤드 볼트는 늘어난 징후가 있는 경우 교체해야 하며, 이미 늘어난 경우 볼트의 "허리"를 확인하여 지정할 수 없습니다.

Recmar® 헤드 개스킷 세트 Volvo Penta AD31 TAMD31 TMD31 KAD32 3582435 3582432

이 제품은 다음 제조업체의 부품 번호를 대체합니다.

• 볼보 펜타: 3582435, 876103, 876121, 3582434

• Crom: 121025
• 궤도무역: ORB21103, 21103

• Recmar 주문 번호: REC3582435

여기에 나열된 참조는 해당 상표 소유자에게 적용되는 상표입니다. 참고문헌은 참고용으로만 사용됩니다. 당사 제품은 이러한 참조 번호와 호환됩니다. 달리 명시되지 않는 한 당사 제품은 OEM이 아닌 애프터마켓 제품입니다.
